TERMINAL

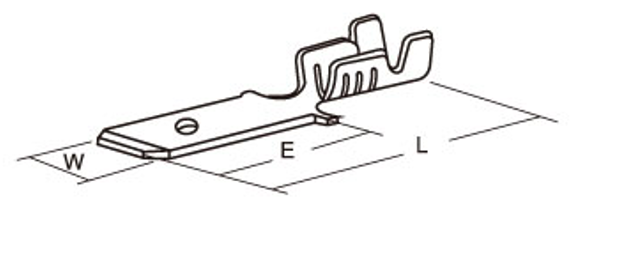

Type | Applicable wires | Material | Dimensions (mm) | Sample | Quantity | |||||
mm2 | AWG# | W | L | E | Thickness | |||||
BF280N-01T | STO-01-110N | 0.2~0.5 | 24~20 | Brass | 3.85 | 15.4 | 6.3 | 0.25 | A | 10000PCS/roll |
BF280N-41T | STO-41-110N | 0.5~1.25 | 20~16 | 3.85 | 15.4 | 6.3 | 0.25 | 10000PCS/roll | ||
BF480N-01T | STO-01T-187N | 0.2~0.5 | 24~20 | 5.7 | 15 | 6.5 | 0.35 | A | 10000PCS/roll | |
BF480N-41T | STO-41T-187N | 0.5~1.25 | 20~16 | 5.7 | 15 | 6.5 | 0.35 | 10000PCS/roll | ||
BF480N-61T | STO-61T-187N | (UL1015)20+18 | 5.7 | 15 | 6.5 | 0.35 | 10000PCS/roll | |||
BF480P-21T | SOM-21T-187 | 0.3~0.75 | 22~18 | 4.8 | 16.6 | 6.35 | 0.5 | B | 10000PCS/roll | |
BF630N-21T | STO-21-250N | 0.3~0.75 | 22~18 | 7.6 | 18.4 | 7.7 | 0.4 | A | 7000PCS/roll | |
BF630N-41T | STO-61-250N | 0.75~2.0 | 18~14 | 7.6 | 18.4 | 7.7 | 0.4 | 6000PCS/roll | ||
BF630N-61T | STO-81-250N | 2.0~3.5 | 14~12 | 7.6 | 18.4 | 7.7 | 0.4 | 5000PCS/roll | ||
BF630P-41T | SOM-51T-250 | 0.5~2.0 | 20~14 | 6.3 | 20 | 8 | 0.8 | B | 5000PCS/roll |

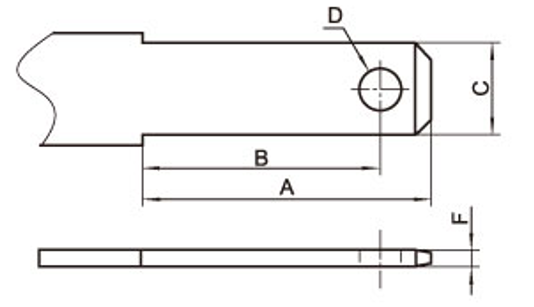

Type | Dimensions (mm) | Sample | ||||
A | B | C | D | F | ||
2.8(.110″) | 9 | 7.4 | 2.8 | φ1.3 | 0.5 | C |
9 | 7.4 | 2.8 | Φ1.3 | 0.8 | ||
4.8(.187″) | 7 | 3.6 | 4.8 | ф1.5 | 0.5 | |
7 | 3.6 | 4.8 | Φ1.5 | 0.8 | ||
6.3(.250‘’) | 8.3 | 3.8 | 6.35 | φ2.0 | 0.8 | |
8.3 | 3.8 | 6.35 | Φ2.0 | 1 |
(A)

(B)

(C)


Series | Type | Specs | Dimensions(mm) | |||||
D | E | L | W | H | Suitable Terminal | |||
110 Vertical soft | BF28000(DR110) | Φ2.5 | 2.5 | 15.5 | 22 | 4 | 1.8 | BF280N-01T BF280N-41T |
φ3.0 | 3 | 15.5 | 22 | 4 | 1.8 | |||
φ3.5 | 3.5 | 15.5 | 22 | 4 | 1.8 | |||
φ4.0 | 4 | 15.5 | 22 | 4 | 1.8 | |||
Φ2.5 | 2.5 | 15.5 | 22 | 6 | 2.3 | BF480N-01T BF480N-41T BF480N-61T | ||
187 Vertical soft | BF48000(DR187) | φ3.0 | 3 | 15.5 | 22 | 6 | 2.3 | |
φ3.5 | 3.5 | 15.5 | 22 | 6 | 2.3 | |||
φ4.0 | 4 | 15.5 | 22 | 6 | 2.3 | |||
φ4.5 | 4.5 | 15.5 | 22 | 6 | 2.3 | |||
φ2.5 | 2.5 | 18 | 26 | 8 | 3.5 | |||
250 Vertical soft | BF63000(DR250) | φ2.8 | 2.8 | 18 | 26 | 8 | 3.5 | BF630N-21T BF630N-41T BF630N-61T |
φ3.0 | 3 | 18 | 26 | 8 | 3.5 | |||
φ3.5 | 3.5 | 18 | 26 | 8 | 3.5 | |||
φ3.8 | 3.8 | 18 | 26 | 8 | 3.5 | |||
Φ4.0 | 4 | 18 | 26 | 8 | 3.5 | |||
φ4.5 | 4.5 | 18 | 26 | 8 | 3.5 | |||
φ5.0 | 5 | 18 | 26 | 8 | 3.5 |
